El Voltic FrostLine es un termostato digital inteligente Zigbee 3.0 para el control local y remoto de fan coils. Puede utilizarse en instalaciones de 2 tubos, 4 tubos y combinaciones de fan coil con suelo radiante hidráulico, siempre con el esquema de conexión y la configuración correspondientes a la versión del equipo. Consulta la matriz de compatibilidad antes de elegir el esquema de cableado.
Esta instalación trabaja con 230 V y debe realizarla exclusivamente personal electricista cualificado. Desconecta, bloquea y verifica el circuito antes de tocarlo, respeta la normativa eléctrica local y no energices el termostato durante el montaje.

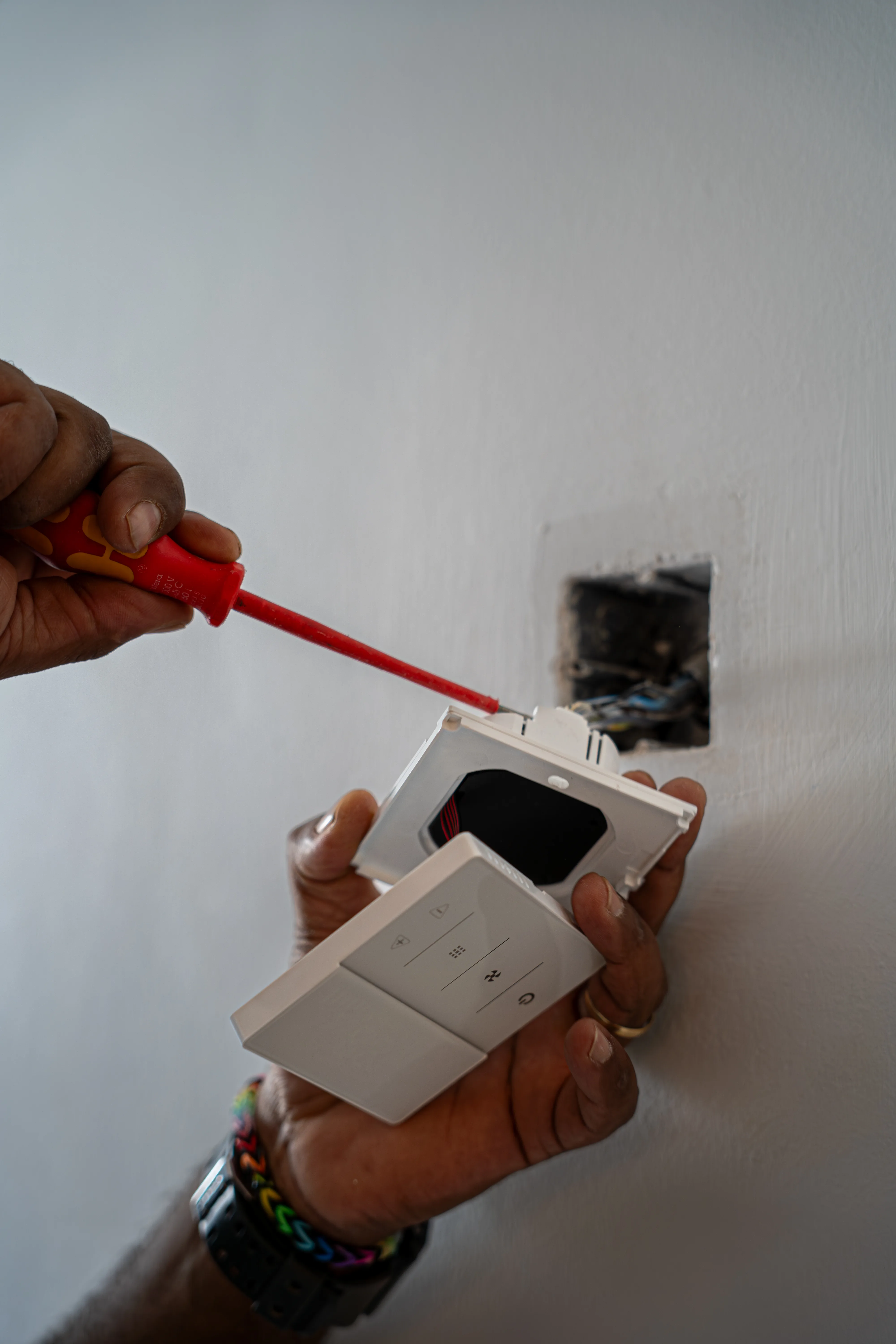

Voltic Frostline 2 - Instalar termostato

​
Dónde instalarlo

Instala el Voltic FrostLine en el interior de la habitación, siguiendo estas reglas:
  • A una altura de 1,5 m del suelo
  • Lejos de ventanas, puertas, radiadores, splits y paredes exteriores
  • Siempre conectado a una línea eléctrica 24h (no controlada por contactor ni tarjetero)
  • Sobre una caja de empotrar estándar de 75x75x35 mm (compatible con marco 86x86)
  • No instalar en esquinas, detrás de muebles ni en lugares donde la circulación de aire esté obstruida
Mantén el suministro aislado hasta terminar las conexiones. No toques la placa electrónica interna durante la instalación.

​
Conexión y cableado

  • Alimentación: 230V AC / 50 Hz (exclusivamente mediante línea 230V, no requiere pilas)
  • Carga máxima: 3A
  • Salidas digitales:
    • Válvula o válvulas: según la configuración de la instalación
    • Velocidades de ventilador: V1 / V2 / V3

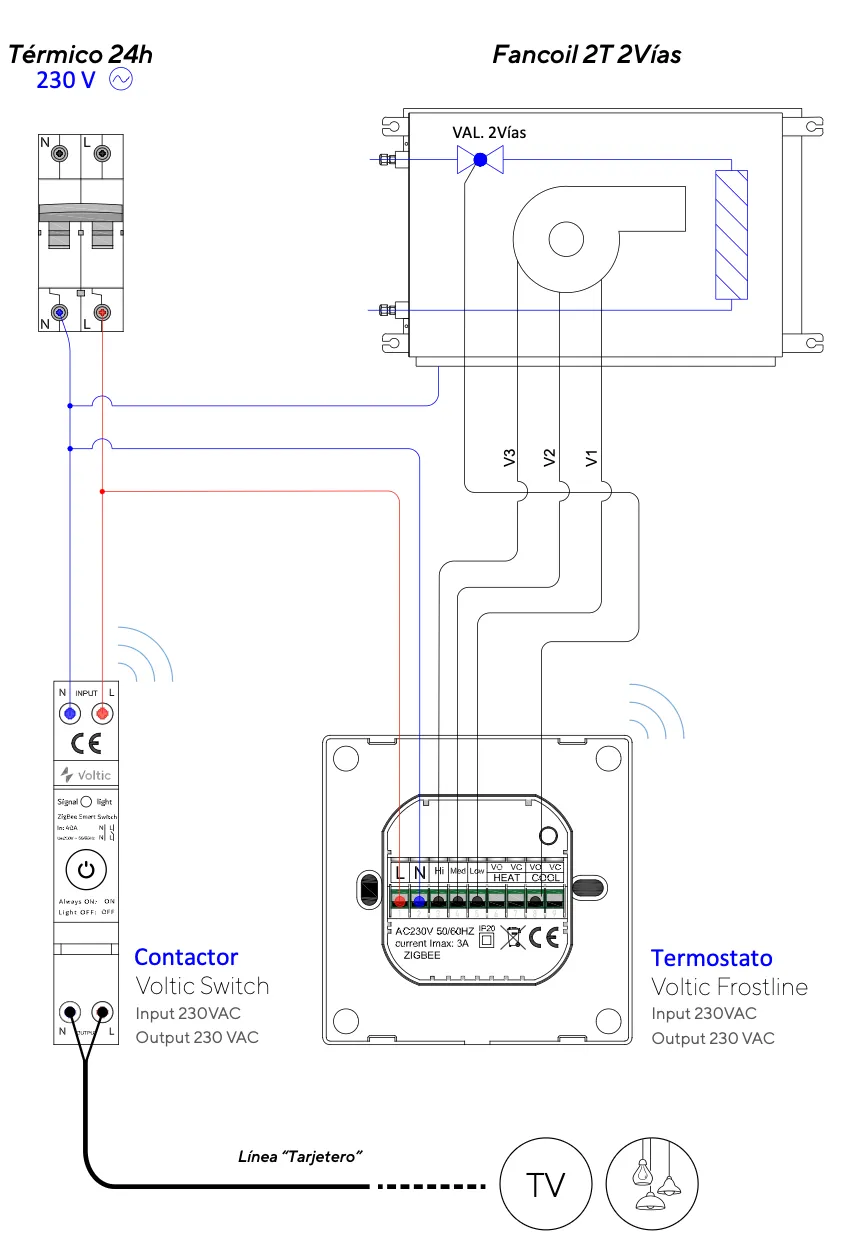

Voltic Frostline 2 - Esquema de conexión (2 tubos)
El esquema mostrado corresponde a una instalación de 2 tubos. No lo reutilices como plantilla para 4 tubos ni para una instalación combinada con suelo radiante; consulta la guía de compatibilidad.
Conecta solo válvulas a 230V. No conectes válvulas de 12V o 24V al Voltic FrostLine.

​
Hubs y vinculación

FrostLine puede vincularse a un VolticHub para gestionarlo desde app.voltic.es o a un Hub Zigbee compatible con Tuya para utilizar Tuya Smart / Smart Life. El procedimiento de inclusión y las funciones disponibles dependen del Hub y su firmware.
En una instalación independiente, selecciona el Hub y la plataforma antes de montar el termostato. No vincules el dispositivo a una segunda plataforma sin consultar el procedimiento de migración o desvinculación correspondiente.

​
Instalación independiente

Si FrostLine se instala en una vivienda o fuera de un kit de hotel:
  1. Identifica la versión del equipo, el esquema de fan coil y el Hub que vas a utilizar.
  2. Comprueba la compatibilidad del escenario y prepara las protecciones.
  3. Realiza el montaje y el cableado con el circuito aislado, siguiendo el esquema validado.
  4. Vincula FrostLine al VolticHub o al Hub Tuya y prueba cada salida antes de cerrar la instalación.

​
Fijación

  • Fijación directa en caja universal empotrada
  • Tornillos incluidos en el kit
  • Asegura la nivelación para el correcto encaje del frontal

​
Ejemplos de colocación

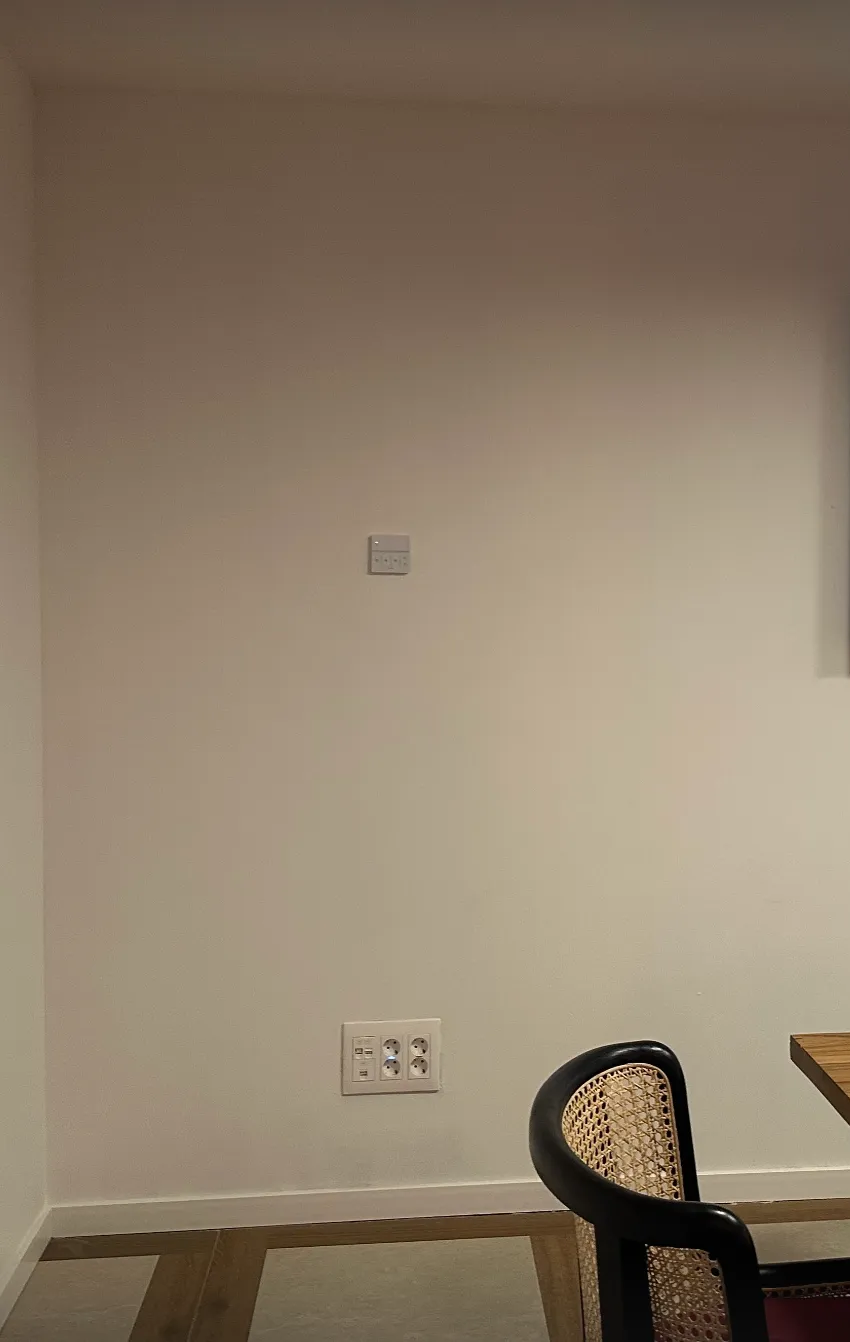

Voltic Frostline 2 - Ejemplo de colocación 1

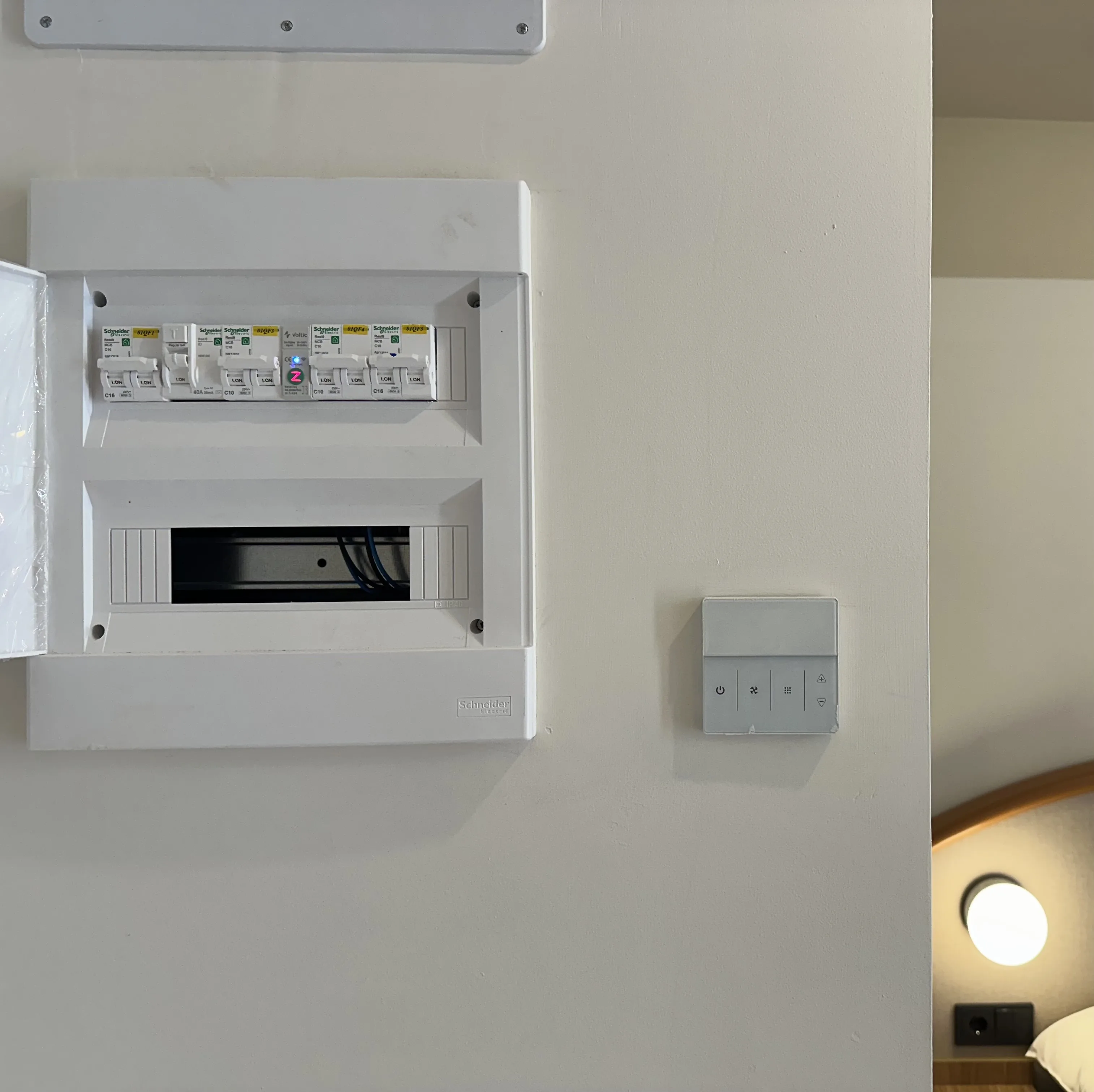

Voltic Frostline 2 - Ejemplo de colocación 2

​
Errores comunes

Un montaje inclinado genera mal contacto con la caja y puede causar lecturas de temperatura incorrectas. Asegúrate de que el termostato queda perfectamente nivelado.
Si el cableado de las salidas digitales es incorrecto, la válvula o el ventilador no responderán. Verifica el esquema de conexión antes de energizar.
El Voltic FrostLine solo es compatible con válvulas a 230V. Conectar válvulas de baja tensión puede dañar el dispositivo.

​
Comprobación tras la instalación

1

Verifica la alimentación

Confirma que el termostato recibe 230V en los bornes de entrada y que la pantalla responde correctamente.
2

Prueba la válvula y el ventilador

Verifica que el termostato controla la válvula y las velocidades del ventilador según el modo activo.
3

Sincroniza con la plataforma

Confirma en la plataforma seleccionada (Voltic o Tuya Smart / Smart Life) que el dispositivo aparece vinculado y reporta la temperatura correctamente.

​
