Especificaciones técnicas
Dónde instalarlo
Instala el Voltic Switch en el cuadro eléctrico de la habitación o en una zona técnica accesible, justo tras el térmico de la línea general, en la línea de salida a TV + iluminación.Conexión y cableado
- Entrada 230V: desde el térmico 24h
- Salida 230V: a las sublíneas de iluminación y TV
- Control: señal Zigbee desde el VolticHub
- Potencia activa y reactiva
- Factor de potencia
- Consumo histórico
Fijación

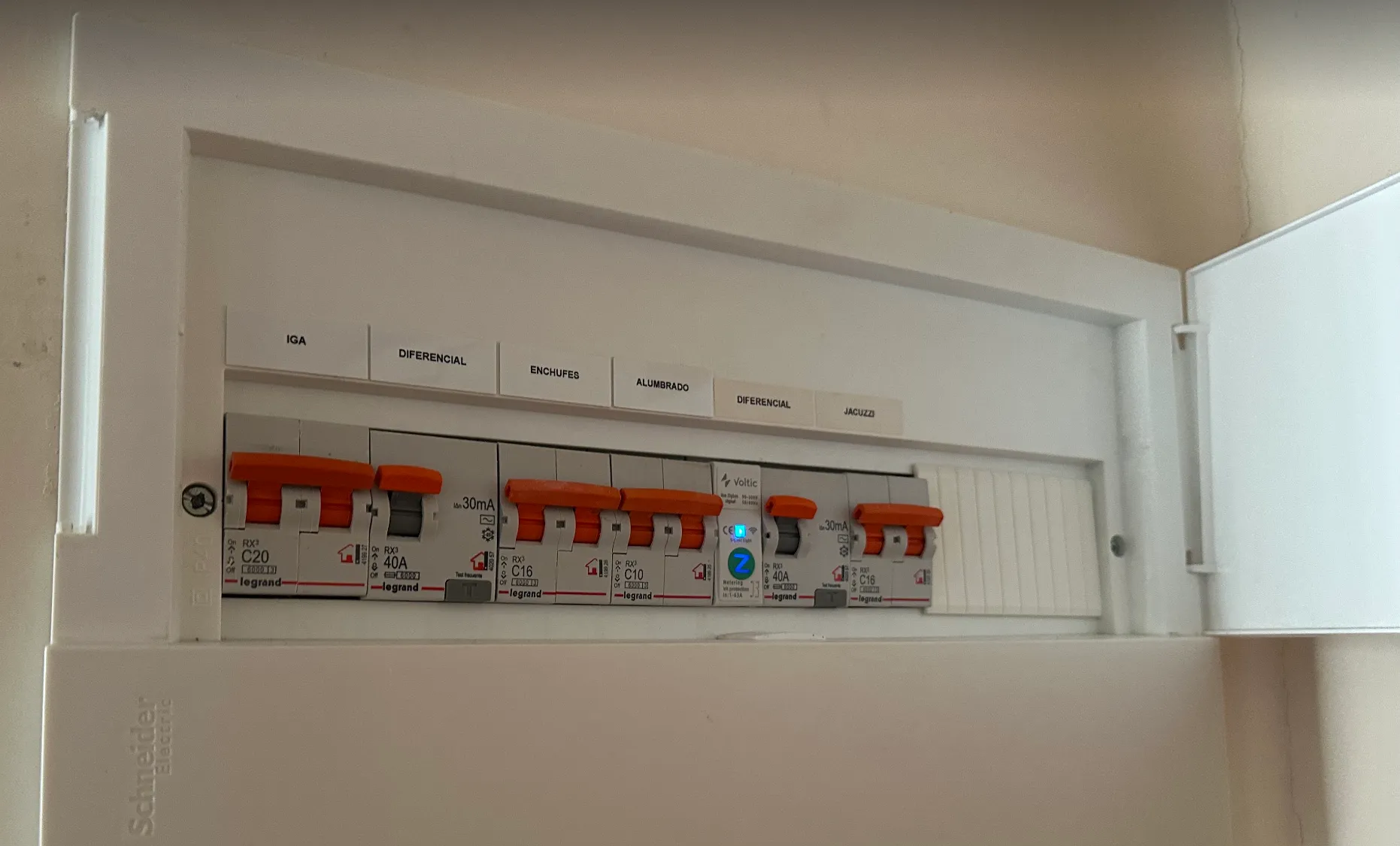

Monta el Voltic Switch en el carril DIN estándar del cuadro eléctrico. Asegura una presión adecuada y una fijación firme.Ejemplo de instalación
Comprobación tras la instalación
1
Verifica la entrada de 230V
Comprueba con un multímetro que llegan 230V a los bornes de entrada del contactor.
2
Verifica la salida según señal de activación
Comprueba que la salida responde correctamente cuando el sistema envía la señal de activación.
3
Simula presencia
Activa manualmente el sensor de presencia y confirma que el Voltic Switch habilita la línea de alumbrado.
4
Verifica sincronización en la plataforma
Accede a app.voltic.es y confirma que el dispositivo aparece sincronizado y reporta el estado correcto.
