Identificación del sensor
La etiqueta interior del embalaje indica el tipo de instalación:- P = Puerta
- V = Ventana

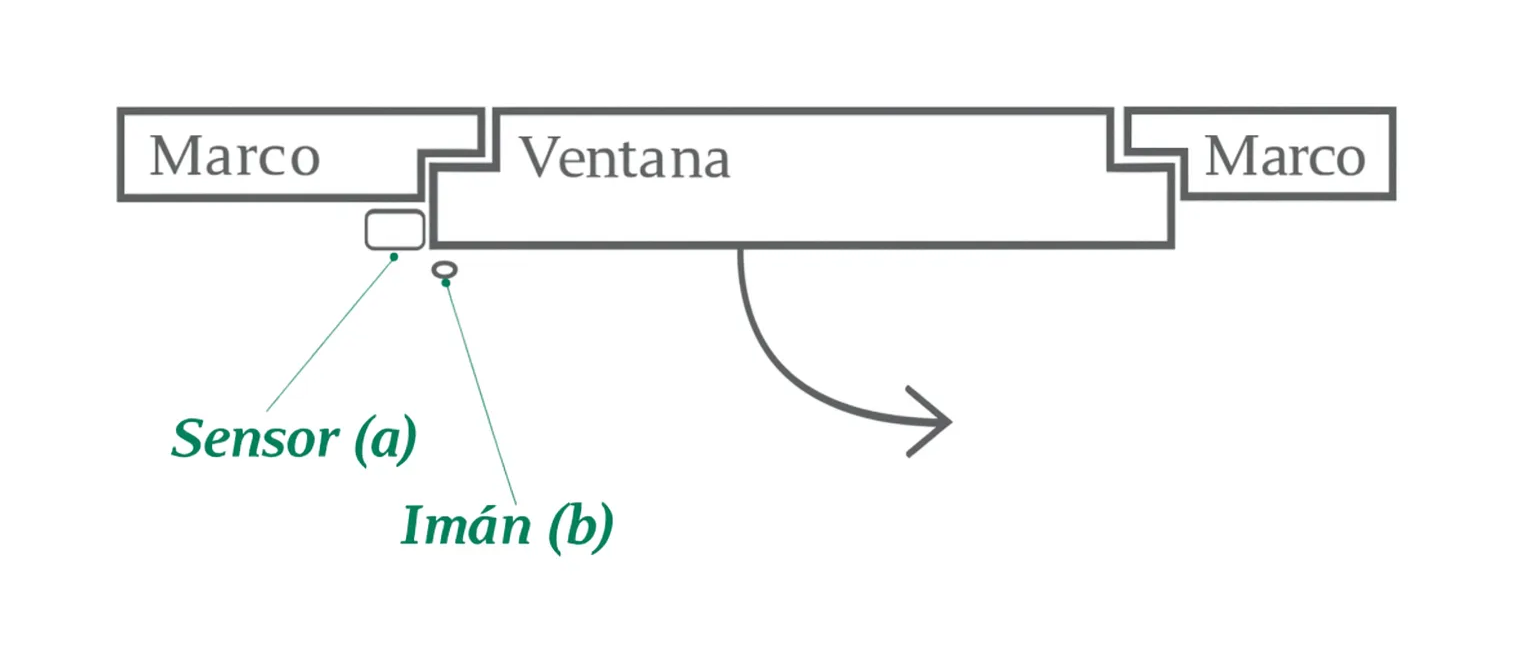

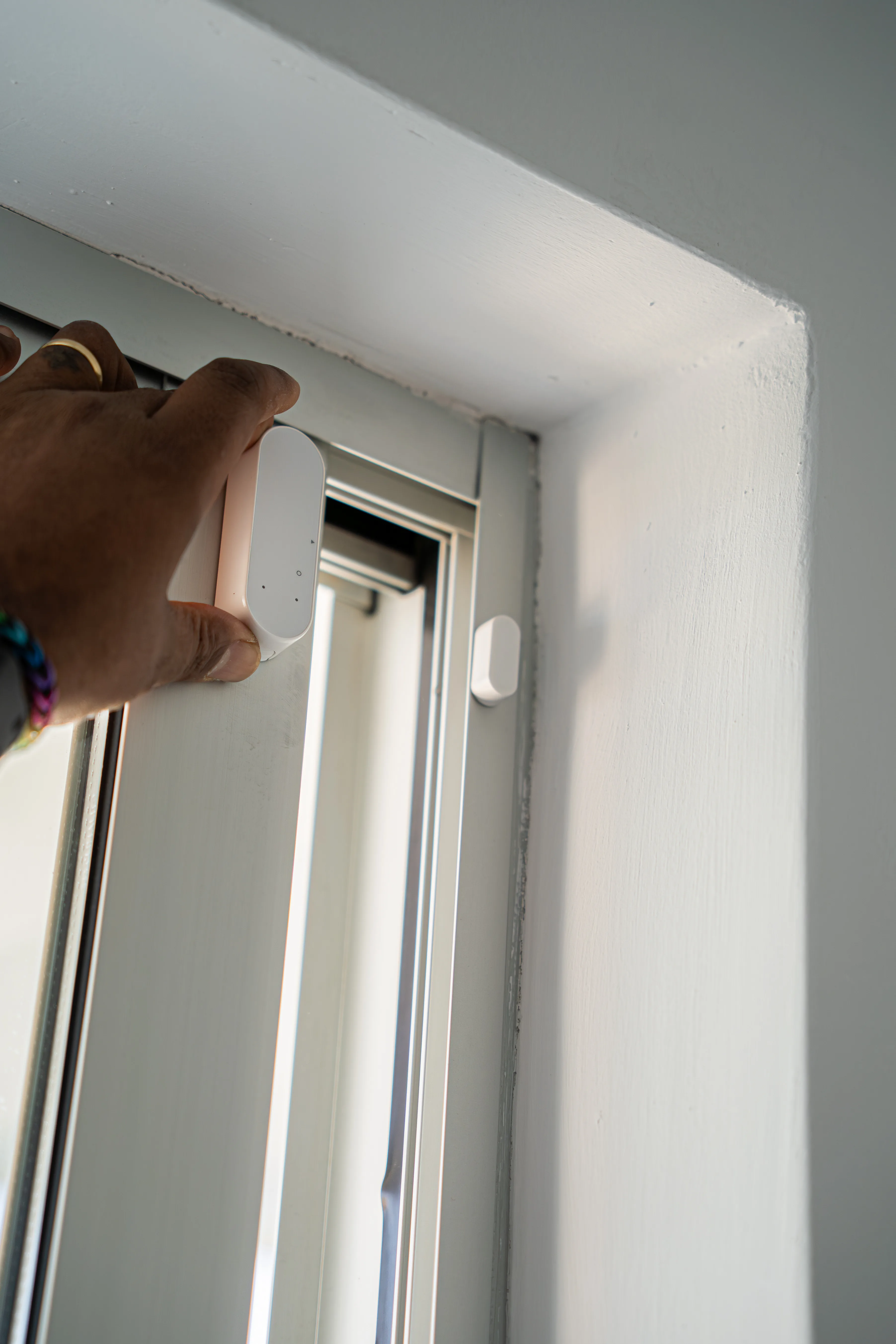

Sensor de ventana
Colocación
- Coloca el sensor en el marco fijo de la ventana.
- Coloca el imán en la hoja móvil.
- El triángulo del sensor debe quedar enfrentado al imán.

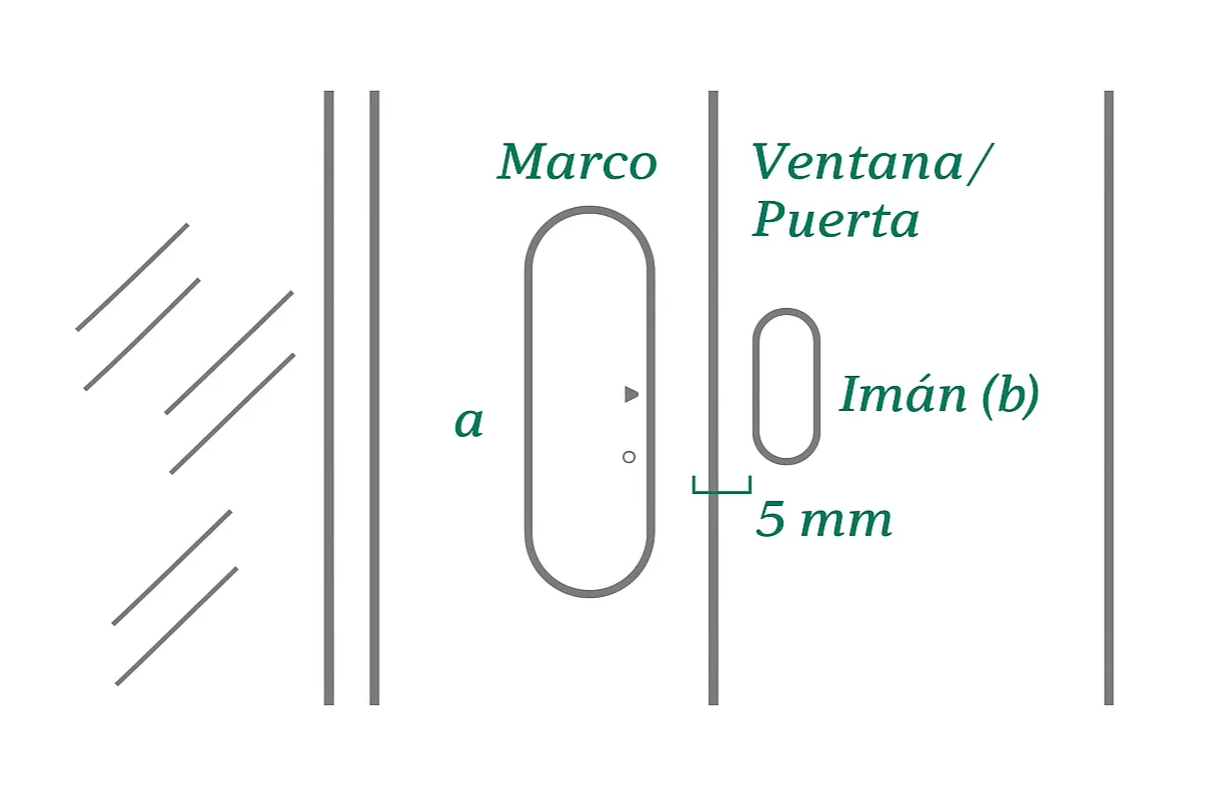

- Distancia entre sensor e imán: entre 2 y 5 mm. En superficies magnéticas, mantén una distancia de 1 a 3 mm. Nunca superes los 5 mm.

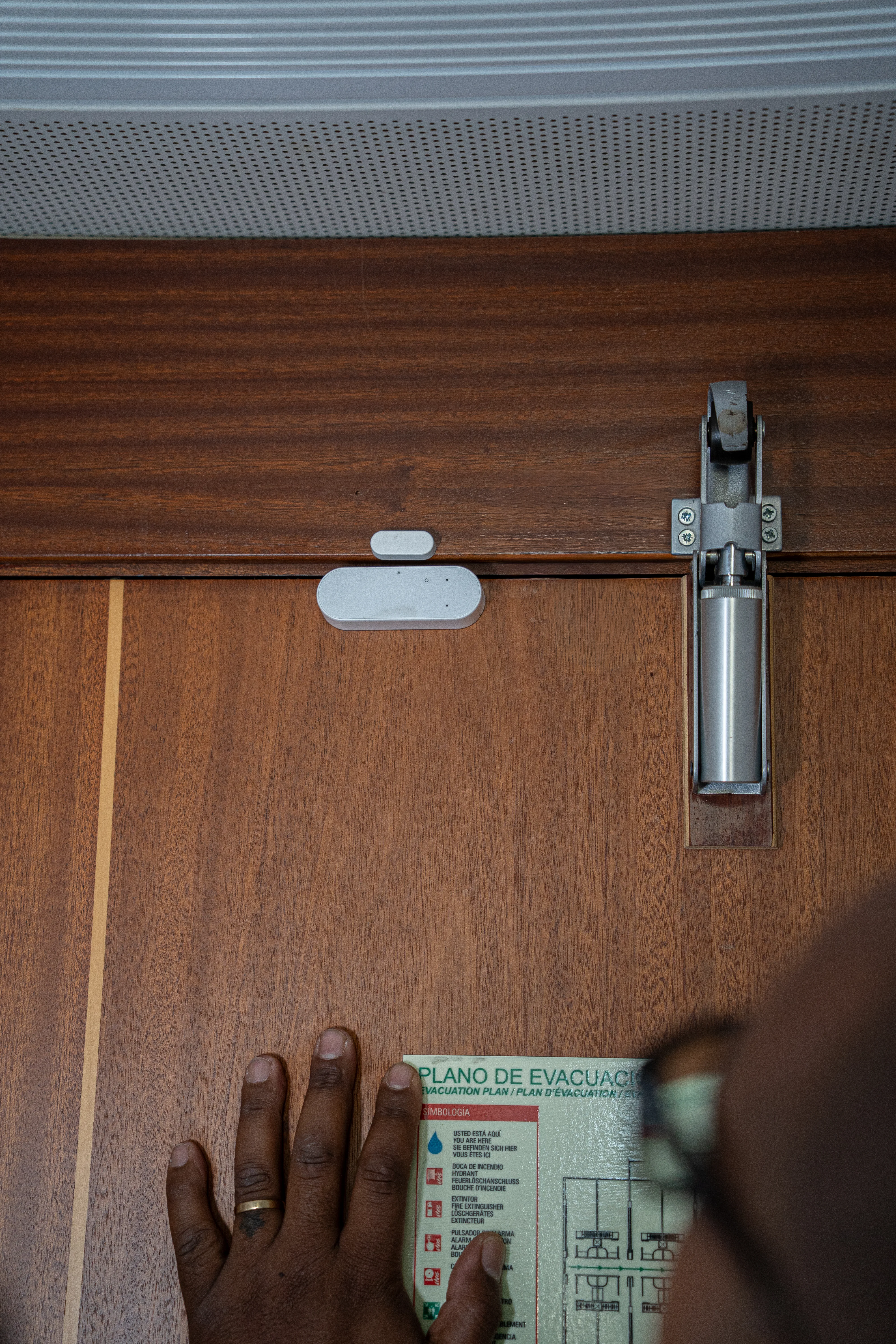

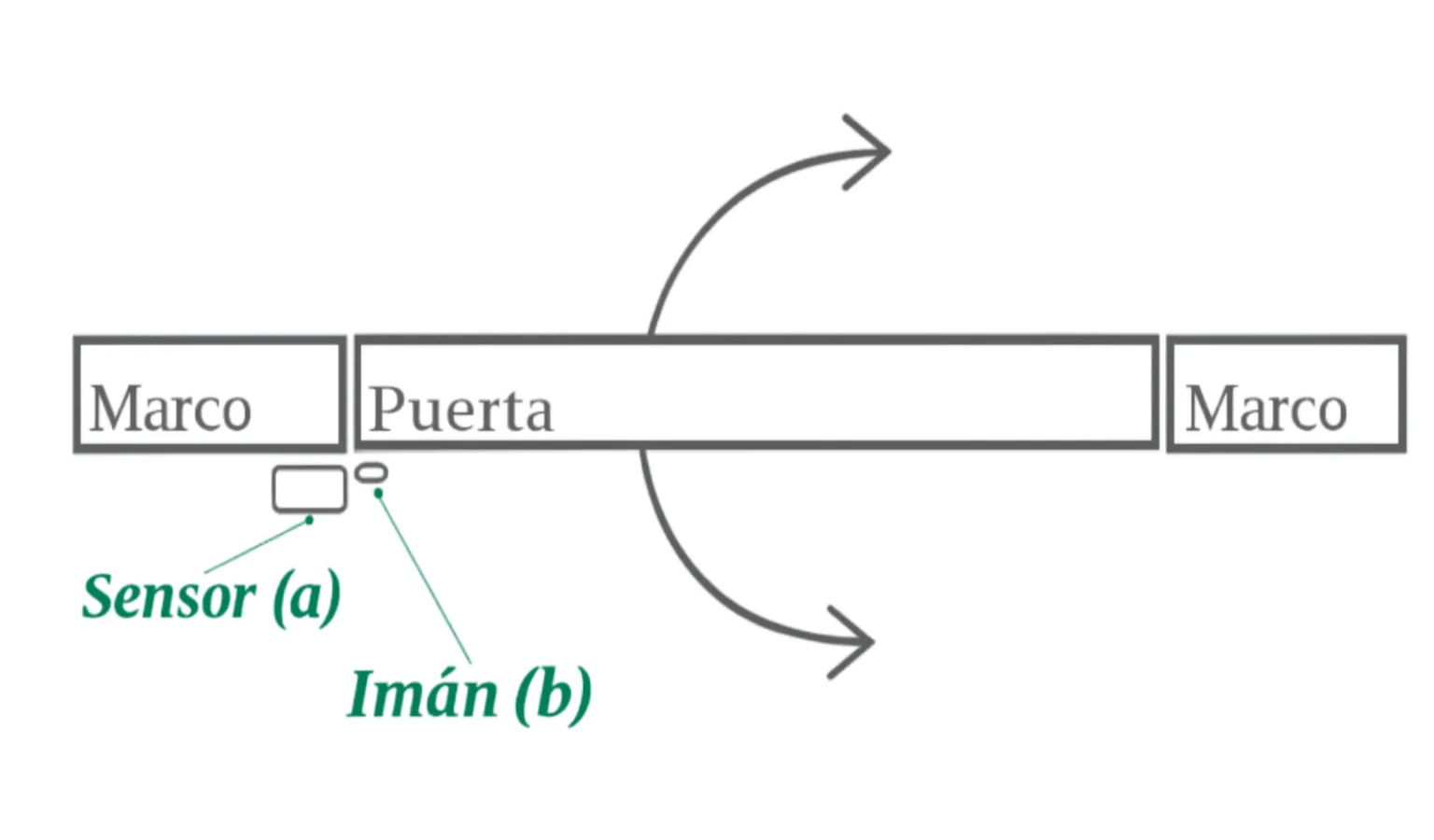

Sensor de puerta
Colocación
- Coloca el sensor en el marco fijo de la puerta.
- Coloca el imán en la hoja móvil.
- El triángulo del sensor debe quedar enfrentado al imán.
- Distancia entre sensor e imán: entre 2 y 5 mm. En superficies magnéticas, mantén una distancia de 1 a 3 mm. Nunca superes los 5 mm.
Fijación
1
Aplicar adhesivo
Aplica Sikaflex-118 Extreme Grab sobre la base del adhesivo 3M del sensor y del imán.
2
Presionar
Presiona firmemente el sensor y el imán durante 10 segundos contra la superficie de instalación.
3
Alternativa con tornillos
Si la superficie no admite adhesivo o requiere mayor resistencia, utiliza tornillos para fijar las bases.
Alimentación
El sensor funciona con 2 pilas AAA incluidas. Abre el compartimento y verifica la polaridad antes de cerrarlo.Errores comunes
Invertir sensor e imán
Invertir sensor e imán
Si colocas el imán en el marco fijo y el sensor en la hoja móvil, el dispositivo puede no funcionar correctamente.
No respetar los 5 mm
No respetar los 5 mm
Una distancia superior a 5 mm entre sensor e imán impide la detección del estado cerrado.
Sensor en la hoja móvil
Sensor en la hoja móvil
El sensor debe ir siempre en la parte fija. Colocarlo en la hoja móvil expone el cableado a roturas por movimiento.
No alinear el triángulo
No alinear el triángulo
El triángulo del sensor debe estar enfrentado al imán. Si no están alineados, el contacto magnético será errático.
No aplicar Sikaflex
No aplicar Sikaflex
Sin Sikaflex-118 Extreme Grab, el adhesivo 3M puede no soportar el uso continuado en superficies irregulares.
Instalar demasiado cerca del mecanismo de cierre (puerta)
Instalar demasiado cerca del mecanismo de cierre (puerta)
Mantén el sensor alejado del pestillo y de los goznes para evitar interferencias mecánicas y magnéticas.
Comprobación
El LED verde del sensor parpadea al abrir o cerrar la puerta o ventana. Si no reacciona:- Revisa que las pilas están bien colocadas y tienen carga.
- Comprueba que la distancia entre sensor e imán es correcta.
- Verifica la cobertura de la red Zigbee en la zona.
- Sincroniza el sensor en app.voltic.es si no aparece en la plataforma.
